ตลับลูกปืนแบบร่องลึก เป็นส่วนประกอบที่จำเป็นในการใช้งานเชิงกลต่างๆ ทำให้สามารถหมุนเพลาและเพลาได้อย่างราบรื่น ในขณะที่ลดแรงเสียดทานและรองรับโหลดในแนวรัศมีและแนวแกน ความเก่งกาจและประสิทธิภาพทำให้แพร่หลายในหลากหลายอุตสาหกรรม รวมถึงยานยนต์ การบินและอวกาศ การผลิต และวิทยาการหุ่นยนต์
โครงสร้างและการออกแบบตลับลูกปืนเม็ดกลมร่องลึก

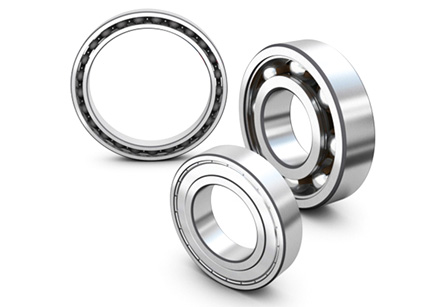

โครงสร้างของตลับลูกปืนเม็ดกลมร่องลึก
ตลับลูกปืนเม็ดกลมร่องลึกมีโครงสร้างที่ค่อนข้างเรียบง่ายแต่มีประสิทธิภาพสูง ซึ่งช่วยให้สามารถรับน้ำหนักและความเร็วต่างๆ ได้อย่างมีประสิทธิภาพ ดังที่ได้กล่าวไว้ก่อนหน้านี้ ประกอบด้วยส่วนประกอบหลัก 4 ส่วน ได้แก่ วงแหวนรอบนอก วงแหวนด้านใน ส่วนประกอบกลิ้ง (ลูกบอล) และกรง
วงแหวนรอบนอก
วงแหวนรอบนอกมีขนาดใหญ่กว่าวงแหวนทั้งสองวงและให้ขอบเขตภายนอกที่มั่นคงของตลับลูกปืน โดยปกติจะทำจากเหล็กกล้า แต่ในบางกรณี อาจทำด้วยเหล็กกล้าไร้สนิมหรือวัสดุอื่นๆ สำหรับการใช้งานเฉพาะด้าน วงแหวนรอบนอกมีหน้าที่ติดตั้งตลับลูกปืนในตัวเรือนหรือโครงสร้าง เพื่อให้มั่นใจว่าได้ตำแหน่งที่เหมาะสมและรองรับส่วนประกอบภายใน โดยทั่วไปจะมีร่องบนพื้นผิวด้านใน สร้างร่องน้ำเพื่อให้ชิ้นส่วนที่กลิ้งได้เคลื่อนที่
วงแหวนด้านใน
วงแหวนด้านในมีขนาดเล็กกว่าวงแหวนทั้งสองวงและติดตั้งอยู่บนแกนหมุน เช่นเดียวกับวงแหวนรอบนอก มันทำจากเหล็กและมีร่องด้านในที่สร้างอีกครึ่งหนึ่งของร่องน้ำสำหรับชิ้นส่วนกลิ้ง ความพอดีระหว่างวงแหวนในและเพลามักจะแน่น เพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ปลอดภัยระหว่างตลับลูกปืนและส่วนประกอบที่หมุน
องค์ประกอบกลิ้ง (ลูก)
องค์ประกอบการกลิ้งในตลับลูกปืนแบบร่องลึกคือลูกเหล็ก ลูกบอลเหล่านี้มีหน้าที่ในการลดแรงเสียดทานระหว่างวงแหวนรอบนอกที่อยู่กับที่และวงแหวนด้านในที่กำลังหมุน จำนวน ขนาด และวัสดุของลูกบอลขึ้นอยู่กับการออกแบบตลับลูกปืนเฉพาะและความสามารถในการรับน้ำหนักที่ต้องการ ส่วนประกอบของลูกกลิ้งถูกจัดเรียงเป็นรูปแบบวงกลม เพื่อให้มั่นใจว่าสัมผัสกับวงแหวนด้านในและด้านนอกเพื่อให้การหมุนราบรื่น
กรง (รีเทนเนอร์)
กรงหรือที่เรียกว่าตัวยึดจะยึดองค์ประกอบที่กลิ้งอยู่ในตำแหน่งและป้องกันไม่ให้พวกมันสัมผัสกัน การแยกส่วนนี้ช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่นและลดความเสี่ยงของความเสียหายที่เกี่ยวข้องกับแรงเสียดทาน โดยทั่วไปกรงทำจากทองเหลือง เหล็ก หรือพลาสติก และการออกแบบอาจแตกต่างกันไปขึ้นอยู่กับข้อกำหนดการใช้งาน ตัวอย่างเช่น การใช้งานความเร็วสูงอาจต้องการกรงที่มีมวลน้อยกว่าและสัมผัสกับลูกบอลน้อยลงเพื่อลดแรงเหวี่ยง
ข้อควรพิจารณาในการออกแบบ
การออกแบบตลับลูกปืนเม็ดกลมแบบร่องลึกมีความสำคัญต่อประสิทธิภาพและอายุการใช้งานในการใช้งานที่หลากหลาย วิศวกรและผู้ผลิตพิจารณาปัจจัยต่างๆ อย่างรอบคอบในระหว่างขั้นตอนการออกแบบ:
การกวาดล้างและการพรีโหลด
การกวาดล้างใน
ลูกปืนร่องลึก หมายถึงช่องว่างระหว่างชิ้นส่วนกลิ้งและวงแหวนด้านในและด้านนอกเมื่อไม่มีโหลด ปริมาณการกวาดล้างที่ถูกต้องเป็นสิ่งจำเป็นสำหรับรองรับการขยายตัวทางความร้อนและให้สภาวะการทำงานที่เหมาะสม ในทางกลับกัน พรีโหลดคือแรงตามแนวแกนที่ถูกควบคุมซึ่งนำไปใช้กับตลับลูกปืน เพื่อให้มั่นใจว่าส่วนประกอบของลูกกลิ้งยังคงสัมผัสกับร่องน้ำระหว่างการทำงาน พรีโหลดที่เหมาะสมช่วยเพิ่มความแข็งของตลับลูกปืนและปรับปรุงประสิทธิภาพ โดยเฉพาะอย่างยิ่งในการใช้งานความเร็วสูง
การเลือกใช้วัสดุ
เหล็กกล้าเป็นวัสดุที่ใช้บ่อยที่สุดสำหรับวงแหวนและส่วนประกอบของตลับลูกปืนแบบร่องลึก เกรดเฉพาะของเหล็กกล้าและกระบวนการอบชุบด้วยความร้อนที่ใช้สามารถส่งผลต่อความแข็งแรง ความทนทาน และความทนทานต่อการสึกหรอของตลับลูกปืนได้อย่างมีนัยสำคัญ สำหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิที่รุนแรง สภาพแวดล้อมที่กัดกร่อน หรือข้อกำหนดพิเศษ อาจใช้วัสดุอื่น เช่น สแตนเลส เซรามิก หรือตลับลูกปืนแบบไฮบริด (ส่วนผสมของเหล็กและเซรามิก)
การหล่อลื่น
การหล่อลื่นที่เหมาะสมมีความสำคัญต่อการทำงานที่ราบรื่นและอายุการใช้งานที่ยาวนานของตลับลูกปืนเม็ดกลมร่องลึก สารหล่อลื่นช่วยลดแรงเสียดทาน กระจายความร้อน และป้องกันการกัดกร่อนและการสึกหรอ ตัวเลือกการหล่อลื่นทั่วไป ได้แก่ จาระบีและน้ำมัน การเลือกใช้สารหล่อลื่นขึ้นอยู่กับปัจจัยต่างๆ เช่น ความเร็วในการทำงาน อุณหภูมิ และสภาวะแวดล้อม ตลับลูกปืนแบบซีลจะกักเก็บสารหล่อลื่นไว้ภายในตลับลูกปืน ในขณะที่ตลับลูกปืนแบบเปิดจำเป็นต้องได้รับการหล่อลื่นจากภายนอก

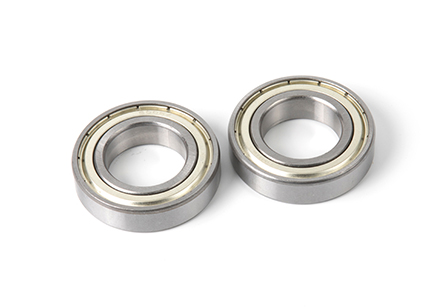

การป้องกันและการปิดผนึก
เพื่อป้องกันส่วนประกอบภายในของตลับลูกปืนจากสิ่งปนเปื้อน
ตลับลูกปืนแบบร่องลึก สามารถติดตั้งโล่หรือซีลได้ โล่โดยทั่วไปทำจากโลหะและปิดด้านข้างของตลับลูกปืน ในขณะที่ซีลทำจากยางหรือวัสดุอื่นๆ และให้ความคุ้มครองอย่างเต็มที่เพื่อป้องกันการบุกรุกของฝุ่น น้ำ หรืออนุภาคอื่นๆ
ความอดทนของตลับลูกปืนและความแม่นยำ
ความอดทนและความแม่นยำของตลับลูกปืนมีบทบาทสำคัญในการกำหนดประสิทธิภาพและความน่าเชื่อถือของตลับลูกปืน ตลับลูกปืนที่มีความแม่นยำสูงสามารถหมุนได้นุ่มนวลขึ้นด้วยความเร็วที่สูงขึ้น และมักใช้ในเครื่องจักรที่มีความแม่นยำและการใช้งานที่ต้องการความคลาดเคลื่อนต่ำ
ข้อดีและการใช้งานของตลับลูกปืนแบบร่องลึก
ข้อดี
ตลับลูกปืนเม็ดกลมร่องลึกมีข้อดีมากมายที่ทำให้เป็นตัวเลือกยอดนิยมในการใช้งานทางอุตสาหกรรมที่หลากหลาย:
ความเก่งกาจ
ข้อได้เปรียบที่สำคัญประการหนึ่งของตลับลูกปืนเม็ดกลมร่องลึกคือความสามารถรอบด้าน ได้รับการออกแบบมาเพื่อรองรับโหลดทั้งแนวรัศมีและแนวแกน ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ไม่ว่าโหลดจะเป็นแนวรัศมีหรือแนวแกนเป็นหลัก ตลับลูกปืนเม็ดกลมร่องลึกสามารถรองรับได้อย่างมีประสิทธิภาพ ให้ความยืดหยุ่นในการออกแบบและวิศวกรรม
แรงเสียดทานต่ำ
ตลับลูกปืนแบบร่องลึกได้รับการออกแบบมาเพื่อลดแรงเสียดทานระหว่างชิ้นส่วนที่หมุนและชิ้นส่วนที่อยู่กับที่ การหมุนที่ราบรื่นขององค์ประกอบการกลิ้ง (ลูกบอล) ช่วยลดการสูญเสียพลังงานได้อย่างมาก ทำให้ตลับลูกปืนเหล่านี้ประหยัดพลังงาน แรงเสียดทานต่ำยังช่วยลดการสึกหรอและความร้อน ทำให้อายุการใช้งานยาวนานขึ้นและประสิทธิภาพโดยรวมดีขึ้น
ความเร็วสูง
ตลับลูกปืนเม็ดกลมร่องลึกสามารถทำงานได้ด้วยความเร็วสูง โดยเฉพาะอย่างยิ่งเมื่อจับคู่กับการหล่อลื่นและวัสดุที่เหมาะสม การเคลื่อนที่อย่างมีประสิทธิภาพขององค์ประกอบแบบหมุนและแรงเสียดทานที่ลดลงทำให้สามารถทนต่อความต้องการในการใช้งานความเร็วสูง เช่น ในมอเตอร์ไฟฟ้า กังหัน และแกนหมุนของเครื่องมือกล
เสียงรบกวนและการสั่นสะเทือนต่ำ
การออกแบบตลับลูกปืนแบบร่องลึกช่วยลดเสียงรบกวนและระดับการสั่นสะเทือนระหว่างการทำงาน การเคลื่อนที่ของลูกกลิ้งที่ราบรื่นภายในร่องน้ำส่งผลให้การทำงานเงียบขึ้น ทำให้ตลับลูกปืนเหล่านี้เหมาะสำหรับการใช้งานที่ต้องการการลดเสียงรบกวน เช่น ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและชิ้นส่วนยานยนต์
แอพพลิเคชั่น
ตลับลูกปืนเม็ดกลมแบบร่องลึกมีการใช้งานอย่างกว้างขวางในหลากหลายอุตสาหกรรมเนื่องจากข้อดีและความสามารถรอบด้าน แอปพลิเคชันทั่วไปบางส่วน ได้แก่ :
อุตสาหกรรมยานยนต์
ในอุตสาหกรรมยานยนต์ ตลับลูกปืนแบบร่องลึกถูกนำไปใช้ในส่วนประกอบต่างๆ เช่น ดุมล้อ ระบบส่งกำลัง อัลเทอร์เนเตอร์ สตาร์ทเตอร์ ปั๊มน้ำ และระบบปรับอากาศ ความสามารถในการรับน้ำหนักทั้งแนวรัศมีและแนวแกนทำให้เหมาะสำหรับการใช้งานยานยนต์ที่หลากหลาย
เครื่องจักรอุตสาหกรรม
ตลับลูกปืนแบบร่องลึกถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรม รวมถึงมอเตอร์ไฟฟ้า ปั๊ม คอมเพรสเซอร์ กระปุกเกียร์ และระบบสายพานลำเลียง ตลับลูกปืนเหล่านี้ให้การเคลื่อนที่แบบหมุนที่ราบรื่น ทำให้มั่นใจได้ว่าอุปกรณ์อุตสาหกรรมจะทำงานได้อย่างมีประสิทธิภาพ
เครื่องใช้ในครัวเรือน
ในเครื่องใช้ในครัวเรือน เช่น เครื่องซักผ้า ตู้เย็น พัดลม และเครื่องดูดฝุ่น ตลับลูกปืนเม็ดกลมแบบร่องลึกถูกนำมาใช้เพื่อรองรับชิ้นส่วนที่หมุนและลดแรงเสียดทาน ส่งผลให้การทำงานเงียบลงและประหยัดพลังงานมากขึ้น
อุตสาหกรรมการบินและอวกาศ
อุตสาหกรรมการบินและอวกาศอาศัยตลับลูกปืนเม็ดกลมแบบร่องลึกสำหรับการใช้งานต่างๆ เช่น อุปกรณ์ลงจอดของเครื่องบิน ส่วนประกอบเครื่องยนต์ ระบบเสริม และกลไกการควบคุม ความสามารถด้านความเร็วสูงของตลับลูกปืนและความสามารถในการรองรับโหลดทั้งแนวรัศมีและแนวแกนทำให้เหมาะสำหรับการใช้งานด้านการบินและอวกาศ
วิทยาการหุ่นยนต์
ในระบบหุ่นยนต์และระบบอัตโนมัติ ตลับลูกปืนเม็ดกลมแบบร่องลึกเป็นสิ่งจำเป็นสำหรับการเคลื่อนไหวของข้อต่อที่ราบรื่นและการควบคุมการเคลื่อนไหวที่แม่นยำ แรงเสียดทานต่ำและความสามารถความเร็วสูงช่วยให้ประสิทธิภาพและประสิทธิภาพของระบบหุ่นยนต์โดยรวมดีขึ้น
อุปกรณ์ทางการแพทย์
ตลับลูกปืนเม็ดกลมแบบร่องลึกยังใช้ในอุปกรณ์ทางการแพทย์ เช่น ด้ามกรอฟัน เครื่องมือผ่าตัด และอุปกรณ์ถ่ายภาพ ความน่าเชื่อถือและการทำงานที่ราบรื่นมีความสำคัญอย่างยิ่งในสภาพแวดล้อมทางการแพทย์ที่ความแม่นยำและความปลอดภัยเป็นสิ่งสำคัญยิ่ง
พลังงานหมุนเวียน
ในภาคส่วนพลังงานหมุนเวียน ตลับลูกปืนแบบร่องลึกพบได้ในกังหันลมและระบบติดตามแสงอาทิตย์ ช่วยแปลงพลังงานลมและแสงอาทิตย์เป็นพลังงานไฟฟ้าโดยรองรับส่วนประกอบที่หมุนได้ในระบบเหล่านี้
